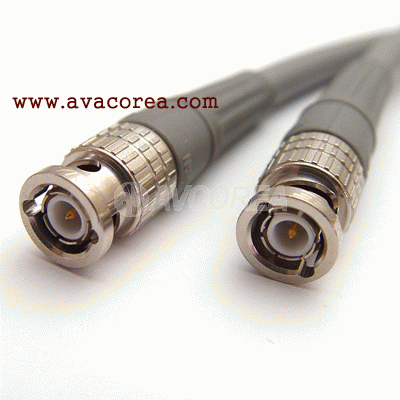

[9821]카나레 50옴 BNC-BNC 5D2W케이블 (50Cm~10M)
스   펙 : 카나레 고성능 50옴 BNC 케이블 L-5D2W 선재 사용 압착식 BNC 전용단자
제조사 : 카나레(Canare)
수   량 :
옵   션 :
판매가 : 25,000 원
적립금 : 0 원
5만원이상 구매시 무료배송 납품/납기 견적요청은 전화주시기 바랍니다.
장바구니담기 바로주문하기
이전화면
Untitled Document

일본 카나레 전기주식회사의 고성능 50옴 BNC 동축케이블 입니다.

일본 카나레 전기주식회사의 50옴 케이블 제품군중에서 가장 성능이 좋고 일본과 한국내에서
가장 널리 사용되고 있는 고성능 50옴 동축케이블인 L-5D2W 와 카나레社의 50옴 BNC 커넥터로
(모델명 BP-C51) 제작한 카나레 50옴 케이블 입니다.

True 50옴 케이블과 커넥터를 사용하였고 일본 카나레社에서 나온 전용 스트립퍼와 압착공구를
사용하여 임피던스 비매칭 문제가 생기지 않습니다. 무납땜으로서 정밀한 압착공구로 제작하여
리턴로스를 현저하게 줄여주어 4GHz 까지 VSWR 1.2 이하, 2GHz 까지 VSWR 1.1 이하로서
정밀한 신호를 요구하는 통신기기, 계측장비, 유뮤선장비, 고주파 전송회로를 위한 전용케이블 입니다.



1. 일본의 커넥터, 케이블 전문기업 카나레社의 True 50옴 케이블과 커넥터를 사용합니다.

2. 카나레社의 압착방식의 50옴 단자를 사용하여 임피던스 비매칭에 따른 부정합 문제가 발생하지
않으며
특히 정밀한 신호를 측정하는 계측기, 유무선 통신기기에 좋은 성능을 보여줍니다.
VSWR 은 4GHz 까지 1.2 이하이며, 2GHz 까지는 1.1 이하로 초정밀 고성능 케이블입니다.

3. 주석도금 연동선을 외부도체로 사용하여 산화방지 및 내식성, 내마모성 등을 강화하였으며,
사용 가능 온도 범위가 높고 AC 1000V 까지 1분간 이상이 없어 큰 전력신호 전송도 가능합니다.

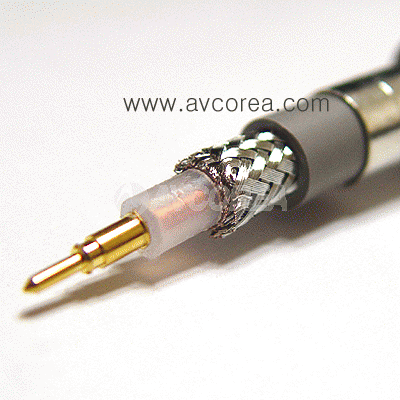

4. 카나레 50옴 케이블은 이중편조쉴드처리가 되어 있어 외부로 부터 유입되는 EMI, RF 노이즈의
잡음장애 문제가 발생하지 않으며
, 전반적인 케이블이 유연하여 안테나 케이블용 부터
좁은 공간의 계측기용까지 모든 설치 환경에서 호환성이 좋습니다.

5. 일반 저가형 50옴 케이블과는 달리 일본 카나레 전기주식회사에서 권장하는 전용 스트립퍼와
전용 압착공구를 사용하여, 보다 완벽하고 정확한 접속
이 가능해졌고, 이에 따라 케이블 내구성과
신호 전송 성능도 더욱 강화되었습니다.

6. 납땜을 전혀 하지 않은 압착방식의 50옴 케이블로서 임피던스 비매칭 문제를 크게 없애주어
정밀한 신호를 요구하는 통신기기, 계측장비, 유뮤선장비, 고주파 전송회로를 위한 전용케이블 입니다.

Untitled Document

모델명

CH수

외경

중량

유니트 구성

전기특성

내부 도체

절연체

외부도체

내부도 저항

외부 저항

특성임피던스

감쇠량

도체단면적 도체 구성

외경

외경

실드밀도

mm

kg
/100m

mm2/(AWG) 본/mm

mm

mm

mm/가닥수/타

Ω/100m

Ω/100m

Ω

dB/100m
(10MHz)

L-5D2W

1

8.0

11.0

1.54 (16AWG)
1/1.40A

1.40

4.8

하타 0.14TA/7/24(95%)
상타 0.14TA/7/24(96%)

1.2

0.4

50

2.7


제품사양서 (한국 카나레에서 정식 배포한 카나레 50옴 케이블 제품사양서입니다)

일본 카나레 50옴 동축 케이블 (L-5D2W) 카나레전기주식회사 (Canare.Japan)


제원
# 품명 50Ω 동축 케이블 - 50옴 고주파 동축 케이블 L-5D2W

외관, 구조 (PHYSICAL CHARACTERISTICS )


내부도체 구성 ...... (㎜/심) A 1.40/1 전기용연동선
도체단면적 .......... (㎟) 1.54 (JIS C 3102)
외경 (㎜) ............. 1.40 16AWG
절연체 두께 (㎜) .. 1.70 폴리에틸렌
외경 (㎜) ............ 4.80
케이블 외경 (㎜) .. 8.0
외부도체 1 구성 (㎜/가닥수/타) ...... TA0.14/7/24 주석도금연동선
피치 (㎜) ............ 42이하 (JIS C 3152)
외경 (㎜) ............ 5.4 밀도 95% 이상
외부도체 2 구성 (㎜/가닥수/타) ...... TA0.14/7/24 주석도금연동선
피치 (㎜) ............ 26이하 (JIS C 3152)
외경 (㎜) ............ 6.1 밀도 96% 이상
외피 두께 (㎜) .... 1.0 염화 비닐
색상 .................. 회색
중량 .................. 약 11㎏/100m
* 케이블 표면에는 품명(50옴동축케이블),모델명(L-5D2W),회사명(Canare),연기호 및 국명이 표기됨

정격, 안전/준거 규격
(1) 정격전압 ........ AC60Vrms
(2) 사용온도 ........ -25℃ ~ +60℃'
(3) 준거규격 ........ JIS C 3501

전기적성능 (ELECTRICAL CHARACTERISTICS)

내부도체저항 ............ 11.8Ω/㎞ 이하 (20℃) JIS C 3005 에 따름.
외부도체저항 ............ 4.4Ω/㎞ 이하 (20℃) JIS C 3005 에 따름.
절연 저항 ................. 1000㏁?㎞ 이상 JIS C 3005 에 따름.
내전압 ..................... AC 1000V, 1분간 이상 없음. JIS C 3005 에 따름.
특성 임피던스 .......... 50±2Ω (10㎒) JIS C 3501에 따름.
정전용량 ................. 100±4㎋/㎞ (참고치) (1㎒) JIS C 3501에 따름.
표준감쇠량 .............. 27㏈/㎞ (참고치) (10㎒) JIS C 3501에 따름.

기계적성능 (MECHANICAL CHARACTERISTICS)

외피 재료의 인장 강도 ...... 9.8N/㎟ {1.0㎏f/㎟} 이상 JIS K 6723에 따름.
외피 재료의 신축성 .......... 100% 이상 JIS K 6723에 따름.
