안녕하세요. 케이블 전문몰 AVC코리아 입니다.

일본 카나레社에서 나온 임피던스 변환기 (임피던스 매칭기) 입니다.
일반적으로 110옴 케이블을 이용하여 전송되는 AES/EBU 의 디지털 오디오 신호를 75옴 동축케이블을
통해서 전송하기 위해 사용하는 임피던스 변환기 입니다.
(주의. 아래 임피던스 변환기는 AES/EBU 신호를 75옴의 S/PDIF 신호로 변환해주는것이 아닙니다.
AES/EBU 라는 프로퍼셔널 디지털 오디오 신호를 75옴 동축케이블을 통해서 전송하기 위해
임피던스만 바꿔주기 위한 변환기 입니다)

카나레 임피던스 변환기는 일반적으로 110옴 XLR 케이블에 직접 연결하는 'XLR3pin(암)-BCN(암)',

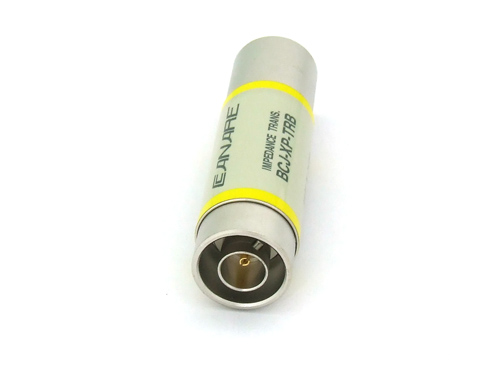

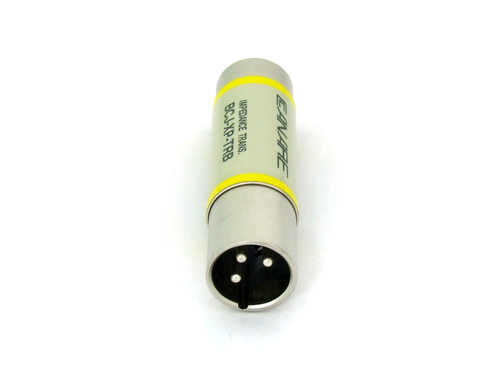

'BCN(암)-XLR3pin(수)' 타입의 변환기 이외에도, 감쇠기 내장 임피던스 변환기 및 패널 부착의 프렌지
타입 등 다양한 타입의 임피던스 변환기가 있으며, 방송국 및 SI 현장에서 가장 애용하는 제품입니다.

아래 설명안에 모델명 전품목 판매합니다. 납품, 납기 및 견적문의는 전화주시기 바랍니다.

02-718-4791 (박영환 과장)

110Ω-75 Ω임피던스 변환기

AES/EBU, IEC에 규정하는 디지털 오디오 기기의 입출력용 임피던스 변환기입니다.

모델명 사 양 BCJ-XJ-TRB XLR3pin(암)-BCN(암) BCJ-XP-TRB BCN(암)-XLR3pin(수) BCJ-XJ-A10TRA XLR3pin(암)-BCN(암) 10db감쇠기 내장 패널 부착 프렌지 타입 모델명 사    양 전 면 후 면 비 고 XJ3F-TRB-BCJ XLR3pin(암) BCN(암)  XJ3M-TRB-BCJ XLR3pin(수) BCN(암)  BCJ-TRB-XP3F BCN(암) XLR3pin(암)  BCJ-TRB-XP3M BCN(암) XLR3pin(수)  XJ3F-A10TRA-BCJ XLR3pin(암) BCN(암) 10db감쇠기 내장  BCJ-A10TRA-XP3F BCN(암) XLR3pin(암) 10db감쇠기 내장 ●배선재에 75Ω 동축 케이블을 사용할수 있으므로 75Ω비디오 패치 패널 등 구하기 쉬운 비디오 신호기재를 이용할수 있습니다. ●10dB감쇠기 내장 타입(BCJ-XJ-A10TR)은 아날로그 영상 신호 분배기를 사용할수 있으므로 경제적으로 디지털 신호를 분배할수 있습니다.

● 취급시 주의 사항
본제품은 규격이 다른 디지털 오디오 제품끼리의 접속 용도(예를 들면 AES/EBU디지털 오디오기기에서 가전용
DAT,CD등의 SPDIF 디지털 오디오 기기에 접속)에는 사용할수 없습니다.
아날로그 비디오 신호용의 VDA나 루터를 사용하는 경우는 감쇄기가 부착된 것을 사용해 주십시오.

110-75임피던스 변환기의 입출력 특성

송신기 출력 (V) 변환기출력(V) (감쇠기가 없는 상태) 삽입손실 0.3dB  2.0 1.60  3.0  2.39  4.0  3.18  4.5  3.60  5.0  3.98  6.0  4.78  7.0  5.58  8.0  6.38  9.0  7.18  10.0  7.98 BCJ-XJ-TRB/BCJ-XP-TRB

송신기 출력(V) 변환기출력 -10dBATT(V)  2.0  0.50  3.0  0.75  4.0  1.01  4.5  1.13  5.0  1.26  6.0  1.51  7.0  1.76  8.0  2.02  9.0  2.27  10.0  2.52 BCJ-XJ-A10TRA
