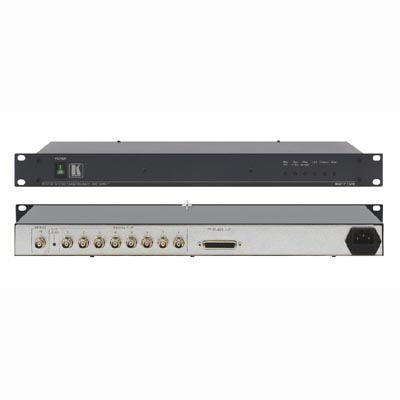

SD-7108은 다중 표준 SDI (SMPTE 259M) 비디오 신호용 고성능 분배 증폭기입니다.
SD-7108은 하나의 입력을 받고, 리클로킹 및 이퀄라이제이션을 제공하고,
8개의 동일한 출력 및 1개의 병렬 ECL 출력에 신호를 분배합니다.
SD-7108은 다중 표준 SDI (SMPTE 259M) 비디오 신호용 고성능 분배 증폭기입니다. SD-7108은 하나의 입력을 받고, 리클로킹 및 이퀄라이제이션을 제공하고, 8개의 동일한 출력 및 1개의 병렬 ECL 출력에 신호를 분배합니다.
- 레벨 (게인) 컨트롤.
- 해상도 - 8 & 10비트 (자동).
- DB-25 컨넥터 병렬 ECL 출력.
- Kramer Equalization & re-Klocking™ 기술 - 장거리 전송을 위해 디지털 신호를 재구성.
- 표준 19" 랙 마운트 크기 1U.
- Size - 19” (1U)
| 입력: |
BNC 컨넥터 SMPTE-259M 직렬 비디오 단자 1개 (75Ω). |
| 직렬 출력: |
BNC 컨넥터 Reclock된 SMPTE-259M 출력 단자 8개 (75Ω) (진폭 조정 가능). |
| 병렬 출력: |
DB25F 컨넥터 ECL 레벨 출력 단자. |
| 비디오 해상도: |
10비트 또는 8비트 (입력 해상도에 따라 자동 조정). |
| 표준: |
4fsc PAL, 4fsc NTSC, 4:2:2 (525/625) 및 360Mbps 와이드 스크린 (525/625). |
| 이퀄라이제이션: |
최대 30dB 케이블 손실에 대해 자동. |
| 크기: |
19 inch (W), 7 inch (D), 1U (H) 랙 장착 가능. |
| 전원 공급원: |
230VAC, 50/60Hz, (115VAC, 미국) 14VA. |
| 무게: |
약 2.5kg (5.5lbs). |
| 부속품: |
전원 코드. | |
