[15602]HD-SDI 전용 BNC케이블(1M~5M)
스   펙 : HD-SDI 급 이상 모든 비디오신호 완벽전송
제조사 : 카나레(Canare)
수   량 :
옵   션 :
판매가 : 32,000 원
적립금 : 0 원
5만원이상 구매시 무료배송 납품/납기 견적요청은 전화주시기 바랍니다.
장바구니담기 바로주문하기
이전화면
Untitled Document

기본색상은 검은색입니다. 전 제품 검은색으로 출고됩니다. 감사합니다.

전세계적 방송, 음향 케이블 전문메이커인 일본 카나레社의 HD-SDI 케이블 입니다.
일반 비디오 BNC 케이블부터 방송용 비압축 HD-SDI 신호를 100미터 이상 손실없이 전송가능한
Broadcasting 급 75옴 동축 케이블 입니다.

(L-7CFB 보다 성능은 높이고 굵기는 얇게, 유연함은 더한 최신기술의 BNC 동축케이블)
*New* Super Low Attenuation HD Coax Series L-6CHD - 빛의 속도의 89%로 신호전송


제작은 L-6CHD 전용 75옴 BNC 커넥터 (모델명 BCP-C6HD)를 사용하여 전용압착공구로
정밀하게 제작됩니다. L-6CHD 는 기존 BNC 동축케이블과는 달리 신호선을 감싸고 있는 절연체를
3중구조로 하여 케이블의 전송거리는 높여주고 신호감쇄는 줄여주며, 케이블의 유연성은 증가시켜주는
장점을 가진 케이블입니다. 기존 가장 성능이 좋은것으로 알려진 L-7CFB 대비로는 최대 전송데이터인
HD-SDI 신호전송성능에서 130% 성능을 보여주며, 75옴 특성임피던스로서 전송에서의
신호손실과 감쇄를 최소한으로 해주고 있습니다.

또한 커넥터도 75옴 전용 BNC 단자를 채용하여 연결손실이 없으며, 알루미늄 테잎 및 편조쉴드의
이중쉴드처리가 되어 있어 외부로 부터 유입되는 EMI, RFI 노이즈 문제를 발생시키지 않습니다.

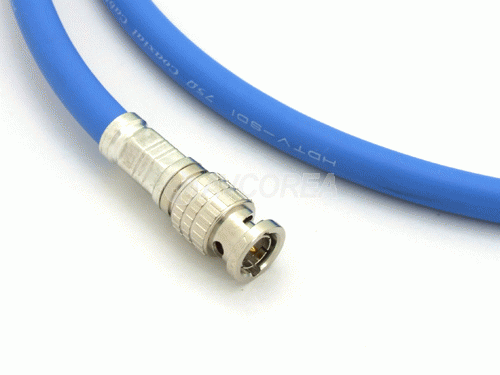

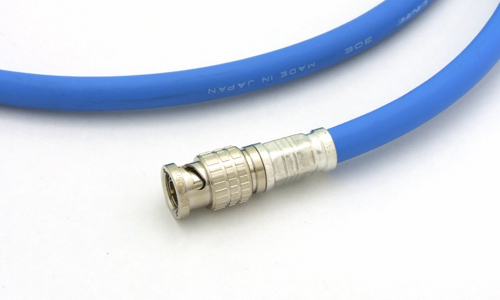

(Canare L-6CHD cable with matching impedance true 75-ohm BNC connector)

카나레 L-6CHD 는 최고 스팩의 방송신호인 HDTV-SDI 부터 컴포넌트, RGBHV, 컴퍼지트 비디오,
S-VHS 등 모든 영상신호를 전송해주며, 영상비디오 컴포지트 비디오 신호부터 방송용 SDI 신호까지
BNC 단자로서 최대 100미터 이상 전송이 가능합니다. (장거리 BNC 케이블 사용시 최적)

케이블 :: 카나레 최신예 고성능 75옴 동축케이블 L-6CHD

(*New* Super Low Attenuation HD Coax Series L-6CHD - 빛의 속도의 89%로 신호전송)
커넥터 :: 75옴 전용 BCC 커넥터 (모델명 BCP-C6HD) (전용압착공구로 제작)

모델명

외경

중량

내부 도체

절연체

외부도체

전기특성

특성인피던스

감쇠량

도체
구성

외경

외경

실드구성(*3)편조밀도

내부도
저항

외부
저항

정전
용량

mm

kg
/100m


/mm

mm

mm

mm/특/타(%)

Ω/100m

Ω/100m

pF
/m

Ω

dB/100m
(100MHz)

L-6CHD

8.9

10

1/1.50A

1.5

6.1

0.14TA/7/24
(93%이상)※2

10.3

7.2

50

75

13
