[12364]Buy Korea [ DDI ] 유전원 옵티컬(광) DVI케이블 일체형(10M~) KT,방송국,장거리사용
스   펙 : 장거리용 DVI 광케이블,회의실 연구실,홈시어터 구성시 적합
제조사 : 오피트 [국내기술생산]
수   량 :
옵   션 :
판매가 : 350,000 원
적립금 : 7,400 원
5만원이상 구매시 무료배송 납품/납기 견적요청은 전화주시기 바랍니다.
장바구니담기 바로주문하기
이전화면

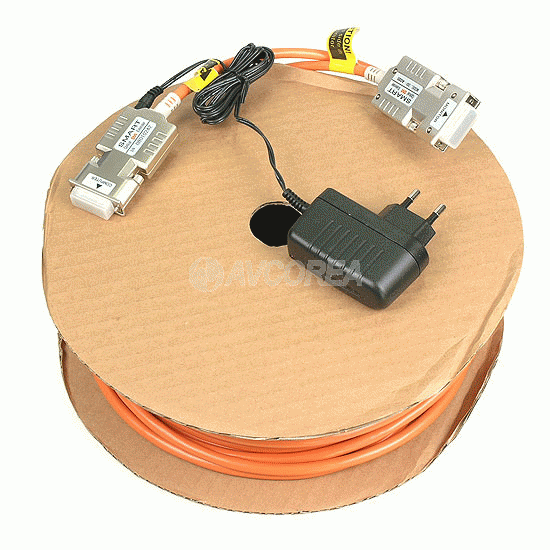

광 DVI 전송 시스템으로 LCD, PDP, 프로젝터와 같은 평판 디스플레이를 어떠한 리피터나 증폭기 없이 최대 500미터까지 간단히 연결이 가능하며 디지털 인터페이스의 깨끗한 영상화면을 보장할 수 있습니다...


현제 이 제품의 경우 더욱더 안정된 칩셋으로 교체되어서 새로 출시된 제품입니다.

옵티컬 케이블은 DC5V  전원으로 전송이 됩니다.
가끔 5v 공급이 안되는 소스기기가 있어서 전원공급해 주는것입니다.
소스기기부분에 아답터로 연결하시고 만약 전원없이 사용된다면 그냥 사용해도 무방합니다



광시스템에 의한 영상신호의 고속, 장거리 전송
DDWG에서규정한 DVI 1.0 사양과의 완벽한 호환
표준 DVI-D 플러그 사용

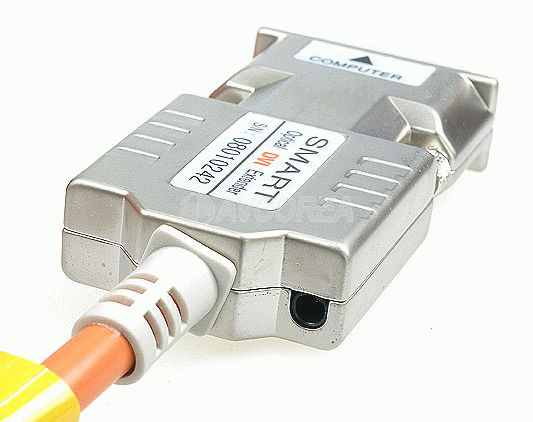

내부 전원, 외부 전원 모두 사용 가능.
--(외부전원 사용 옵션. 자동 전원스위치 내장)
R,G,B,Clock 신호가 광화이버에 의하여 전송됨.
DDC 신호 및 5V 전원이 전기선에 의하여 전송됨.
DDC 기능이 없이 영상신호만 광화이버에 의한 전송 : 선택사양
--(그래픽 카드의 DVI 신호 출력을 위한 더미 DDC 신호 전송 기능 보유)
의료 및 비행기,차량에유리한 No EMI 특성
  주파수 범위 : 1.65Gbps (Single Link)
  최대 해상도 및 전송
  Type A : WUXGA 해상도 (1920 x 1200) 60Hz 100m(330ft)
  Type B : WUXGA 해상도 (1920 x 1200) 60Hz 500m(1,640ft) (DDC 기능 없슴)
  사용 커넥터 : DVI Digital 24pin Plug
  광원: 850nm 표면광레이저
  광전변환기 : PIN 포토 다이오드
  화이버 : 멀티모드 화이버
  동작온도범위 : 0 ~ 50 도
  보존온도범위 : -20~70 도
- 모델 : DDI-A*1
- - -DDC 및 핫플러그 디텍션을 포함한 완벽한 DVI 1.0 표준 호환성

Pin Signal Assignment Pin Signal Assignment Pin Signal Assignment
1 T.M.D.S. Data2- 9 T.M.D.S. Data1- 17 T.M.D.S. Data0-
2 T.M.D.S. Data2+ 10 T.M.D.S. Data1+ 18 T.M.D.S. Data0+
3 T.M.D.S. Data2 Shield 11 T.M.D.S. Data1 Shield 19 19 T.M.D.S. Data0 Shield
4 No Connect 12 No Connect 20 No Connect
5 No Connect 13 No Connect 21 No Connect
6 DDC Clock 14 +5V Power 22 T.M.D.S. Clock Shield
7 DDC Data 15 Ground (for +5V) 23 T.M.D.S. Clock+
8 8 No Connect 16 Hot Plug Detect 24 T.M.D.S. Clock-

--*1 : 4 화이버, 5 전기선 케이블 구조

- 모델 : DVI-B*2
- - -赤,綠,靑,클럭 신호만 광화이버에 의하여 전송됨.
- - -DDC 인터페이스를 위하여 DVI?X. 전송부에 DDC IC가 내장되어 EDID 정보전송이 가능.
- [ 전송부 ]


Pin Signal Assignment Pin Signal Assignment Pin Signal Assignment
1 T.M.D.S. Data2- 9 T.M.D.S. Data1- 17 T.M.D.S. Data0-
2 T.M.D.S. Data2+ 10 T.M.D.S. Data1+ 18 T.M.D.S. Data0+
3 T.M.D.S. Data2 Shield 11 T.M.D.S. Data1 Shield 19 19 T.M.D.S. Data0 Shield
4 No Connect 12 No Connect 20 No Connect
5 No Connect 13 No Connect 21 No Connect
6 No Connect 14 +5V Power 22 T.M.D.S. Clock Shield
7 No Connect 15 Ground (for +5V) 23 T.M.D.S. Clock+
8 No Connect 16 No Connect 24 T.M.D.S. Clock-

--*2 : DDC 나 핫플러그 디텍션 기능이 없이 영상신호만 광화이버에 의하여 전송

--[ 수신부 ]


Pin Signal Assignment Pin Signal Assignment Pin Signal Assignment
1 T.M.D.S. Data2- 9 T.M.D.S. Data1- 17 T.M.D.S. Data0-
2 T.M.D.S. Data2+ 10 T.M.D.S. Data1+ 18 T.M.D.S. Data0+
- 3 T.M.D.S. Data2 Shield 11 T.M.D.S. Data1 Shield 19 19 T.M.D.S. Data0 Shield
4 No Connect 12 No Connect 20 No Connect
5 No Connect 13 No Connect 21 No Connect
6 No Connect 14 No Connect 22 T.M.D.S. Clock Shield
7 No Connect 15 No Connect 23 T.M.D.S. Clock+
8 No Connect 16 No Connect 24 T.M.D.S. Clock-

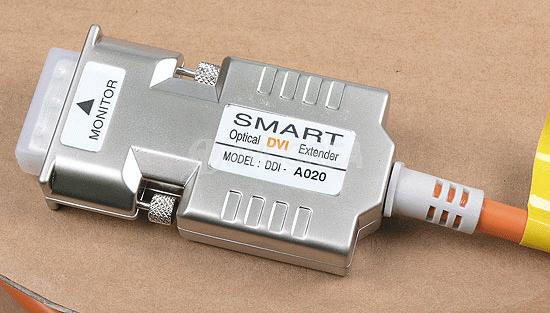

DDI - A xxx - X X
모델명   타입
A : 4 Fiber & 5 Copper Cable
B : 4 Fiber

길이(Dim A 참조)
005 = 5 미터
010 = 10 미터
020 = 20 미터
100 = 100 미터

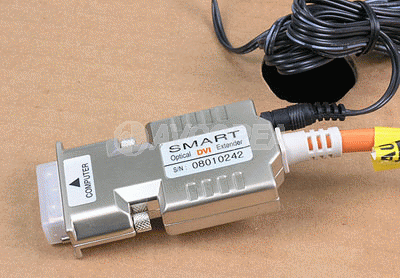

  P : 컴퓨터측 외부 파워
X : 외부파워 사용 無
P : 모니터측 외부 파워
X : 외부파워 사용 無
- - Specifications, configurations, and availability is subject to change without notice.
