  제 목 RCA 언밸런스 케이블과 XLR 밸런스 케이블의 변환
제목없음 RCA 언밸런스 케이블과 XLR 밸런스 케이블을 변환할때는?
(본 FAQ 의 저작권은 케이블 전문몰 AVC코리아에 있습니다.
케이블에 관한 궁금한 사항은 www.avcorea.com 으로 주시기 바랍니다.)

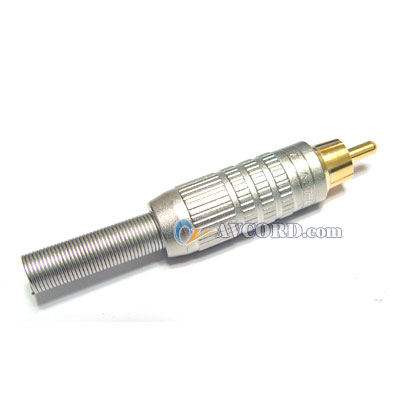

RCA 언밸런스 인터케이블의 경우 1개의 신호선과 1개의 접지선으로 구성되어 있습니다.

(가운데 동그랗게 나온부분이 신호선분이며, 겉부분의 라운드된 연결부분이 접지선부분입니다)

XLR 밸런스 케이블의 경우 2개의 신호선과 1개의 접지선으로 구성되어 있습니다.

(3개의 핀으로 구성되어 있으며 1번은 접지선, 2번은 HOT 신호, 3번은 COLD 신호핀 입니다)

이때 RCA 단자의 신호선부분과 XLR 단자의 2번핀 HOT 신호는 같은것입니다.
RCA 단자의 접지선부분과 XLR 단자의 1번핀 접지선은 같은것입니다.

결론적으로 RCA 언밸런스 인터케이블과 XLR 밸런스 케이블은 호환이 되어 변환이 가능하며
오디오 기기 연결시 변환케이블이나 변환단자를 사용하여 연결가능합니다.

변환케이블 예
카나레 캐논(XLR,암) - RCA(숫) 변환케이블 1쌍 (1M~5M)

카나레 캐논(XLR,암) - RCA(숫) 변환케이블 1쌍 (6M~10M)



변환단자 종류들

뉴트릭 XLR(암)-RCA(암) 변환젠더

뉴트릭 XLR(수)-RCA(암) 변환젠더

XLR(수)-55스테레오(수)변환젠더

뉴트릭 XLR(수)-RCA(수) 변환젠더

XLR(수)-55스테레오(수)변환젠더


뉴트릭 XLR(암)-XLR(암) 연결커넥터

뉴트릭 5.5스테레오 땜용단자


카나레 55모노 땜용단자(F-15)

뉴트릭 XLR(암)-5.5MONO(수) 변환젠더

뉴트릭 XLR(암)-5.5스테레오(수) 변환젠더

뉴트릭 XLR(수)-5.5스테레오(수) 변환커넥터

뉴트릭 XLR(수)-5.5MONO(수) 변환커넥터

카나레 55스테레오 땜용단자(F-16)


XLR/케논(수)-55스테레오(암)변환젠더

XLR/케논(암)-55모노(수)변환젠더

XLR/케논(숫)-XLR/케논(숫) 연결젠더

XLR/케논(숫)-RCA(숫) 변환젠더

XLR/케논(암)-RCA(암) 변환젠더

XLR/케논(암)-55스테레오(수)변환젠더

XLR/케논(숫)-RCA(암) 변환젠더

XLR/케논(암)-55스테레오(암) 변환젠더

XLR/케논(암)-RCA(숫)변환젠더

XLR/케논(암)-RCA(숫)변환젠더




  작 성 일 2006-07-22
