S-VHS 신호 장거리 연결하는 방법 |
제목없음
S비디오 신호를 장거리 전송하는 방법
일반 가정에서 컴퓨터 그래픽카드의 TV-OUT 으로부터 거실의 TV
까지 S비디오 케이블을
연결한다면 최소 4~5미터에서 최대 10미터의 거리가 필요하게 됩니다.
이 거리는 짧은 거리가 아님으로
S비디오 케이블을 구매하실때 몇가지 사항들을 점검해봅니다.
S비디오 케이블을 구매하실때
체크포인트로는
1) 75옴 임피던스의 케이블을 사용했는지의 유무
2) 실드차폐 기능은
외부로부터의 EMI, RFI 노이즈를 차단해줌
3) 장거리 전송을 해야 할 경우 케이블 성능이 가능한지의 유무
4) S비디오 단자는
규격품을 사용하였고, 단자처리는 잘되어 있는지.
또한 교회나 강당, 시스템 설치시
사용되는 S비디오 신호의 장거리 전송방식을 알려드립니다.
첫째, 고성능 S비디오 케이블로
다이렉트 연결하기 (10,20,30미터 이내)


75옴 임피던스, 이중실드차폐, S-VHS 밝기와 색상신호를 전송하기 위한 듀얼 동축케이블 사용
등의 조건을 만족하는 방송국 전용 S비디오 케이블로는 최대 20~30미터까지 다이렉터로
S비디오 케이블 연결이 가능합니다. 이때,
저가형의 S비디오 케이블 제품도 20~50미터
제품까지 나오고 있으나 거리가 길어짐에 따라 신호감쇄율이 크고, 기타 장비나 전원케이블에
따른 노이즈 유입을 방지하기 위한 실드차폐가 약하거나 거의 없어,
색번짐이나 화면 노이즈가 나타나게
됩니다.
둘째, S비디오 두가닥 동축케이블 사용하기 (20,30미터~ 최대
100미터)
S비디오 케이블은 여러번 설명드렸다시피, 두가닥의 비디오 동축케이블로 구성되어
밝기와 색상신호를 각각
분리해서 전송해줍니다.
첫번째 방식에 사용되는 방송국 케이블들도 3C 급의 75옴 비디오 케이블 두가닥으로
구성되어 있으며, 이보다
장거리 전송, 신호손실과 감쇄를 최소한으로 해주기 위해서는
5C 급의 75옴 비디오 케이블 두가닥을 사용하여 듀얼 방식으로 전송해주는
방법이 있으며,
이미 방송국이나 교회나 강당 설치시 널리 사용되고 있는 방법입니다.

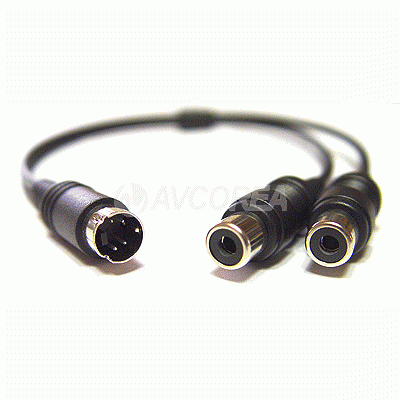

S비디오 DIN 4핀 단자를 두개의 RCA
케이블 연결이 가능한 젠더를 양쪽에 사용합니다.
그리고 중간에 장거리 전송부분에는 5C 급 동축케이블을 각각 하나씩 연결시켜줍니다.
이런 방식은 S-VHS 신호를 100미터 이상 전송이 가능하게 해줍니다.
연결하시고자 하는
목적과 장소, 전송거리등을 조합하여 합리적인 케이블로 연결하시면 됩니다.
|
